列管式換熱器
詳細信息
：

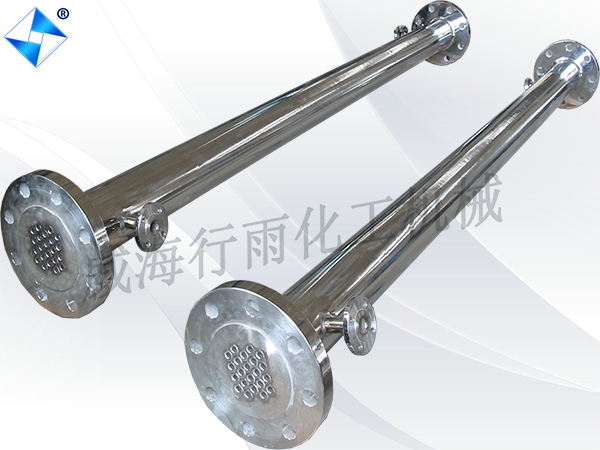

管式（又稱管殼式、列管式） 換熱器是典型的間壁式換熱器，它在工業上的應用有著悠久的歷史，而且至今仍在所有換熱器中占據主導地位。 管式換熱器主要有殼體、管束、管板和封頭等部分組成，殼體多呈圓形，內部裝有平行管束，管束兩端固定于管板上。
在管式換熱器內進行換熱的兩種流體,一種在管內流動,其行程稱為管程；一種在管外流動,其行程稱為殼程。管束的壁面即為傳熱面。為提高管外流體給熱系數,通常在殼體內安裝一定數量的橫向折流檔板。折流檔板不僅可防止流體短路,增加流體速度,還迫使流體按規定路徑多次錯流通過管束,使湍動程度大為增加。常用的檔板有圓缺形和圓盤形兩種,前者應用更為廣泛.。流體在管內每通過管束一次稱為一個管程,每通過殼體一次稱為一個殼程。為提高管內流體的速度,可在兩端封頭內設置適當隔板,將全部管子平均分隔成若干組。這樣,流體可每次只通過部分管子而往返管束多次,稱為多管程。同樣,為提高管外流速,可在殼體內安裝縱向檔板使流體多次通過殼體空間,稱多殼程。在管式換熱器內,由于管內外流體溫度不同,殼體和管束的溫度也不同。

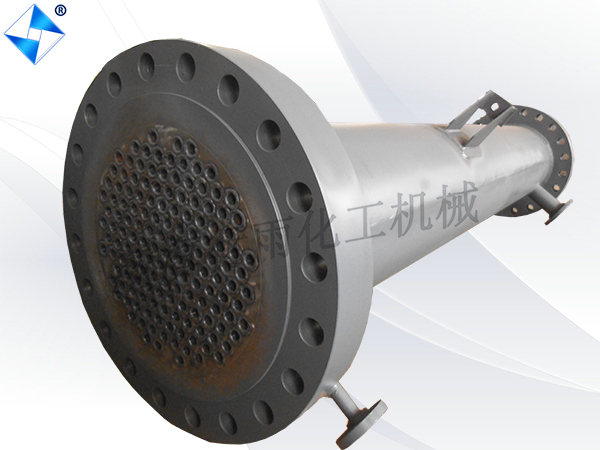

固定管板式換熱器是將兩端管板直接與殼體焊接在一起。主要由外殼、管板、管束、封頭等主要部件組成。殼體中設置有管束,管束兩端采用焊接、脹接或脹焊并有的方法將管子固定在管板上,管板外周圍和封頭法蘭用螺栓緊固。固定管板式換熱器的結構簡單、造價低廉、制造容易、管程清洗檢修方便,但殼程清洗困難,管束制造后有溫差應力存在。當換熱管與殼體有較大溫差時,殼體上還應設有膨脹節 。

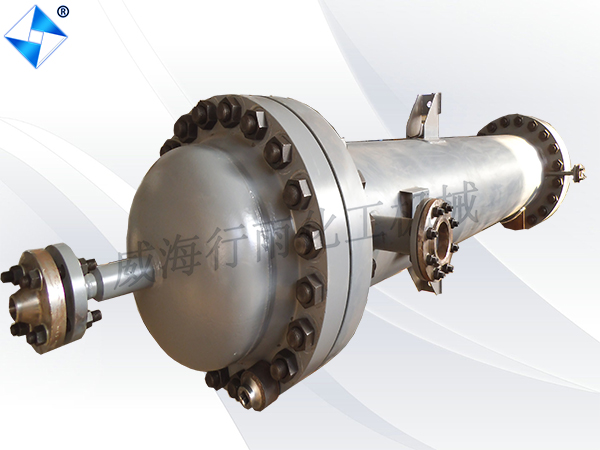

浮頭式換熱器一端管板固定在殼體與管箱之間,另一端管板可以在殼體內自由移動,也就是殼體和管束熱膨脹可自由。故管束和殼體之間沒有溫差應力。一般浮頭可拆卸,管束可以自由地抽出和裝入。浮頭式換熱器的這種結構可以用在管束和殼體有較大溫差的工況。管束和殼體的清洗和檢修較為方便,但它的結構相對比較復雜,對密封的要求也比較高。
“U”型管式 U形管式換熱器是將換熱管煒成U形,兩端固定在同一管板上。由于殼體和換熱管分開,換熱管束可以自由伸縮,不會由于介質的溫差而產生溫差應力。U形管換熱器只有一塊管板,沒有浮頭,結構比較簡單。管束可以自由的抽出和裝入,方便清洗,具有浮頭式換熱器的優點,但由于換熱管做成半徑不等的U形彎,外層換熱管損壞后可以更換外,其它管子損壞只能堵管。同時,它與固定管板式換熱器相比,由于換熱管受彎曲半徑的限制它的管束中心部分存在空隙,流體很容易走短路,影響了傳熱效果。
在管式換熱器內進行換熱的兩種流體,一種在管內流動,其行程稱為管程；一種在管外流動,其行程稱為殼程。管束的壁面即為傳熱面。為提高管外流體給熱系數,通常在殼體內安裝一定數量的橫向折流檔板。折流檔板不僅可防止流體短路,增加流體速度,還迫使流體按規定路徑多次錯流通過管束,使湍動程度大為增加。常用的檔板有圓缺形和圓盤形兩種,前者應用更為廣泛.。流體在管內每通過管束一次稱為一個管程,每通過殼體一次稱為一個殼程。為提高管內流體的速度,可在兩端封頭內設置適當隔板,將全部管子平均分隔成若干組。這樣,流體可每次只通過部分管子而往返管束多次,稱為多管程。同樣,為提高管外流速,可在殼體內安裝縱向檔板使流體多次通過殼體空間,稱多殼程。在管式換熱器內,由于管內外流體溫度不同,殼體和管束的溫度也不同。
固定管板式換熱器是將兩端管板直接與殼體焊接在一起。主要由外殼、管板、管束、封頭等主要部件組成。殼體中設置有管束,管束兩端采用焊接、脹接或脹焊并有的方法將管子固定在管板上,管板外周圍和封頭法蘭用螺栓緊固。固定管板式換熱器的結構簡單、造價低廉、制造容易、管程清洗檢修方便,但殼程清洗困難,管束制造后有溫差應力存在。當換熱管與殼體有較大溫差時,殼體上還應設有膨脹節 。
浮頭式換熱器一端管板固定在殼體與管箱之間,另一端管板可以在殼體內自由移動,也就是殼體和管束熱膨脹可自由。故管束和殼體之間沒有溫差應力。一般浮頭可拆卸,管束可以自由地抽出和裝入。浮頭式換熱器的這種結構可以用在管束和殼體有較大溫差的工況。管束和殼體的清洗和檢修較為方便,但它的結構相對比較復雜,對密封的要求也比較高。
“U”型管式 U形管式換熱器是將換熱管煒成U形,兩端固定在同一管板上。由于殼體和換熱管分開,換熱管束可以自由伸縮,不會由于介質的溫差而產生溫差應力。U形管換熱器只有一塊管板,沒有浮頭,結構比較簡單。管束可以自由的抽出和裝入,方便清洗,具有浮頭式換熱器的優點,但由于換熱管做成半徑不等的U形彎,外層換熱管損壞后可以更換外,其它管子損壞只能堵管。同時,它與固定管板式換熱器相比,由于換熱管受彎曲半徑的限制它的管束中心部分存在空隙,流體很容易走短路,影響了傳熱效果。
